手动、自动软化水设备

发布日期：2020-03-13 05:13 来源：未知

手动、自动软化水设备

ZGR-I型手动组合式软水器

　　该设备是用钠型阳树脂交换水中的钙、镁离子、碳酸盐和非碳酸盐硬度，使出水达到锅炉用水标准。进水硬度不超过10mg·N/l时出水
硬度保证≤0.03 mg·N/l。该设备直径500以下可做成有机玻璃柱或聚氯乙烯和玻璃钢复合结构，直径600到1200均为钢结构，内衬橡胶或
玻璃钢。所有管阀均为工程塑料ABS，设计工作压力≤0.25Mpa，设计流速15~20m/h，设计进水源为自来水，球境温度为4~40℃。

　1、ZGR-I型系列软化水参数表

主要性能参数	型号ZGR-	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ
	柱直径（Φ）	300	400	500	600	700	800	900	1000	1200
	单柱产水（m³/h）	1	2	3	4	6	10	12	15	22
	单柱树脂（kg）	76	160	260	360	480	620	760	950	1500
	单柱耗盐（kg/次）	10	22	34	50	68	88	110	140	200

外形尺寸表	设备总高（H）	2700	2760	3080	3160	3200	3300	3360	3480	3600
	柱体总高（H₁）	1800	1800	2000	2000	2000	2000	2000	2000	2000
	支座高度（H₂）	550	560	580	650	680	700	720	750	780
	操作屏长（L₁）	1200	1250	1400	1600	1800	1880	2050	2150	2150
	支座总长（L）	2000	2250	2600	3060	3650	3780	4250	4500	4850
	支座宽（L₂）	700	800	900	1050	1200	1260	1360	1500	1600
	管阀直径（DN）	20	25	32	40	50	65	65	80	100
注：设计流速15~20m，工作压力0.2Mpa（复合柱0.4、钢柱≤0.6Mpa）

2、ZGR-I型软水器的操作说明
     该设备就位后机座中间必须有排水沟，使排污、溢流水等水直接去排污沟而不影响室内卫生。就位位置必须离墙0.5米以上，便于检修。
本机适合进水压力＜0.4Mpa的自来水；进水硬度＜10mg·N/l；浊度＜2度；交换树脂为732#；再生剂为氯化钠（食用细盐），工作原理为顺流工作逆向再生。
具体操作程序如下：
（1）、开机准备
    a接通再生泵电源，清洗溶盐箱并放满自来水，试开水泵正转并出水正常为止。
    B接通进出水管，检查所有罗丝和管件是否在运转中碰坏松动，并处理好进水试压至0.35Mpa不漏水为止。
（2）、开机运行
    打开上排阀，再开下进和进原水阀，待上排管出水时立即打开上进、下排，再关下进、上排，然后开出软水阀关下排阀即正常运行。运行可单柱或双柱运行。运行时进水流量最好不超过说明书所规定值。直至出水硬度不合格时进行再生复用。
（3）、再生方法
    开始再生前必须先打开上排下进，再打开进原水阀进行反冲洗，主要是松动树脂，洗出泥类悬浮物，视镜内见树脂完全松动，出水干净后，即打开下排阀将水放出即可再。两支柱必须做两次再生，再生时先开上排阀、下进阀、柱进盐液阀和盐箱出液阀，开泵进液并调节进盐液前原先配好的盐液缓慢地从柱下进上出，流速标准为视镜内树脂层不扰动为准，到箱内抽完或上排管中出液为止停泵，关闭柱进盐液阀并停留30分钟，打开下排阀，使柱内盐液排至树脂层面5公分左右时立即关闭下排阀和上排阀，再开上进、进原水阀并很快打开下排阀，将树脂清洗10分钟左右使树脂内的盐液基本洗净即可打开软水阀和关闭下排阀正常运行。
（4）、盐液配制
    食盐倒入盐液箱的盐池内（如工业用盐必须除泥处理再用），打开溶盐进水阀缓慢进水，将盐粒全部溶完并使盐液至盐液箱溢流管时关闭进水阀待用。一支柱再生后立即配制另一支柱的再生液。二支柱再生后可同时运行，盐液箱盐液抽完后必须将盐液箱用原水清洗干净从盐液箱放空排污阀放出。
3、ZGR-I设备安装及注意事项
    （1）、本装置后面应距墙0.5-0.7米，应放在室内防冻或过热的地方。
    （2）、泵的电机为三相电源，电机转动方向必须与水泵要求运转方向一致。
    （3）、该装置应配软水箱一只，其容量根据不同型号的锅炉进水情况而定，以满足锅炉给水的需要（如锅炉每次进水量为一吨，一般配备＞1米3或1.5米3水箱）。
    （4）、本装置与自来水管采用铁、塑法兰连接，配用橡皮垫圈密封。
    （5）、要求进水一般为自来水，进水压力＜0.6MPa，进水压力过低应考虑加压措施，工作压力≤0.2MPa，原水＞0.6Mpa应考虑减压。
    （6）、设备停止运行，应先关闭自来水阀。
    （7）、再生操作是否正确，直接影响出水水质，故再生操作必须认真负责。
    （8）、较长时间不用晨（半个月以上），树脂应用10%左右浓度的盐液浸泡保养。
    （9）、柱内每年应增加一部份树脂（约损耗5%）保持柱内树脂层应有高度。
    （10）、每次初开车时，应将柱内气体全部排出，再投入正常运行。
    （11）、操作人员应认真负责，检查设备运行情况，调整进水量，按规定时间化验水质，记录每周运行时间，产水量及再生情况以便更好地掌握要点。

　　　　　　　　　　　　　　　　　　　　(二)、ZR型全自动软水器
1、概述
    ZR系列全自动软水器，由程序化控制器、树脂罐、盐贮罐等组成。程序化控制器分别为美国FLECK公司和美国AUTOTROL公司生产。树脂罐材质为玻璃钢、碳钢内衬橡胶或316L不锈钢。盐罐材质有玻璃钢或PE。整套系统自动化程度高，无需专人管理，是传统手动软化水设备的理想更新换代产品。
2、特点
    ·通过程序控制器，实现离子交换（软化）和再生过程自动化。全部管理只是定期加盐。
    ·流量型/时间型控制，确保了运行的经济、可靠。
    ·逆流再生，且再生用软水，实现了低盐耗、低水耗、高质量出水。
    ·占地面积小、无毒。
3、适用范围
    广泛用于各种工业与民用软化水制备。如锅炉供水、供热、空调系统补充水、印染、食品行业用水。优质生活用水等。
4、技术指标及要求
    ·原水硬度：＜8［H+］mmol/L
    ·原水浊度＜5mg/l
    ·当原水硬度＞8［H+］mmol/L时，建议采用二级软化。
    ·出水硬度：＜0.03［H+］mmol/L
    ·入口压力：0.2～0.6Mpa
    ·工作温度：2～50℃
    ·自控电源：220V、50Hz
    ·耗电量：10W
    ·设备总压损＜0.8Kgf/cm2
    ·树脂型号：强酸性阳离子交换树脂001×7(钠型)
    ·建议在进水管道上加装过滤器
    ·建议在进水管道上加装旁通阀
    ·如进水水压低于0.2Mpa，请加装管道泵
    ·再生时不可用加碘盐、加钙盐为再生剂

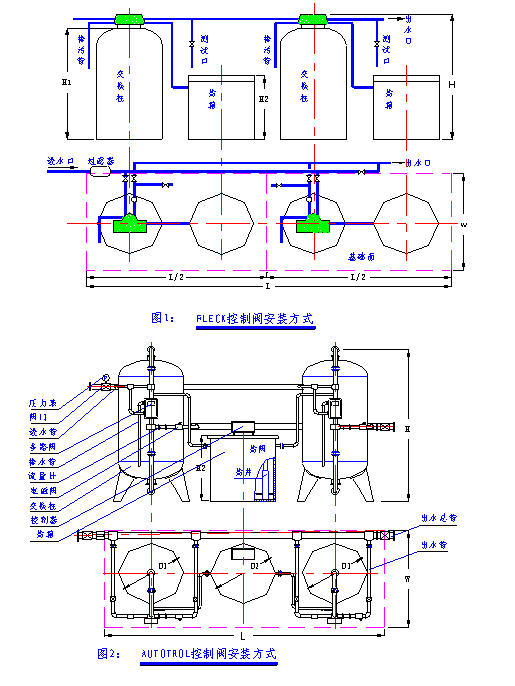

　5、安装示意图

6、主要技术参数
（1）FLECK控制阀技术参数表

型号	流量 m³/h	树脂罐 (m) D₁×H₁×个数	盐罐 (m) D₂×H₂×个数	树脂 Kg	安装尺寸(m) L×W×H	控制运行方式
ZR–5000	2～4	0.35×1.6	0.48×0.85	80	1.2×0.8×2	间歇运行、Q/T
ZR-5600	1.5-3	0.3×1.5	0.48×0.85	60	1.2×0.8×2	间歇运行、Q/T
ZR–2510	3～4	0.4×1.7	0.48×0.85	120	1.2×0.8×2.2	间歇运行、Q/T
ZR-2750	5～6	0.5×1.7	0.6×1.1	200	1.5×0.9×2.2	间歇运行、Q/T
ZR-2850	8～12	0.6×1.8	0.6×1.1	280	1.8×0.9×2.2	间歇运行、Q/T
ZR-2900	18～24	0.9×2.0	0.81×1.2	650	2.1×1.3×3.0	间歇运行、Q/T
ZR-3900	25～50	1.6×2.4	1.02×1.5	2100	2.2×1.5×3.0	间歇运行、Q/T
ZRS-8500	0.8～1	0.25×1.5×2	0.48×0.85×1	40×2	1.4×0.8×2.0	连续一用一备
ZRS-9000A	2～2.5	0.35×1.6×2	0.48×0.85×1	85×2	1.6×0.8×2.0	连续一用一备
ZRS-9000B	3～4	0.4×1.7×2	0.48×0.85×1	120×2	1.7×0.8×2.2	连续一用一备
ZRS-9500	8-10	0.6×1.8×2	0.6×1.1×1	280×2	2.2×0.9×2.5	连续一用一备
ZRS-2750A	5～6	0.5×1.7×2	0.6×1.1	200×2	2.5×0.9×2.2	连续一用一备
ZRS-2850A	8～12	0.6×1.8×2	0.6×1.1	280×2	2.6×0.9×2.2	连续一用一备
ZRS-2900A	18～24	0.9×2.0×2	0.81×1.2	650×2	3.2×1.3×3.0	连续一用一备
ZRS-3900A	25～50	1.6×2.4×2	1.02×1.5	2100×2	4.6×1.5×3.0	连续一用一备
ZRS-2750B	5～6	0.5×1.7×2	0.6×1.1×2	200×2	3.0×0.9×2.2	边再生边运行
ZRS-2850B	8～12	0.6×1.8×2	0.6×1.1×2	280×2	3.5×0.9×2.2	边再生边运行
ZRS-2900B	18～24	0.9×2.0×2	0.81×1.2×2	650×2	3.6×1.3×3.0	边再生边运行
ZRS-3900B	60～80	1.6×2.4×2	1.02×1.5×2	2100×2	5.5×1.5×3.0	边再生边运行
ZR-3900C	80～100	1.6×2.4×3	1.02×1.5×3	2100×3	5.5×1.5×3.0	边再生边运行

（2）AUTOTROL控制阀技术参数表

型号	流量 m³/h	树脂罐 D₁(m)×个数	盐罐 (m) D₂×H₂×个数	树脂 Kg	安装尺寸(m) L×W×H	控制运行方式
180/440	4～6	0.6×1	0.6×1.2×1	400	2.0×1×2.5	间歇运行、T
172/440	15～20	1.0×2	1.0×1.2×1	2260	3.9×1.4×2.6	T
182/440	30～40	1.2×2	1.5×1.4×1	5710	5.5×1.9×3.0	T
180/480	4～6	0.6×1	0.6×1.2×1	400	2.0×1×2.5	间歇运行、Q
172/480	15～20	1.0×2	1.0×1.2×1	2260	3.9×1.4×2.6	Q
182/480	30～40	1.2×2	1.5×1.4×1	5710	5.5×1.9×3.0	Q
180/480D2	4～6	0.6×1	0.6×1.2×1	400	2.0×1×2.5	Q
180/480E2	6～8	0.6×1	0.6×1.2×1	400	2.0×1×2.5	Q
172/480D2	15～20	1.0×2	1.0×1.2×1	2260	3.9×1.4×2.6	Q
172/480E2	35～40	1.0×2	1.0×1.2×1	2260	3.9×1.4×2.6	Q
172/480E3	50～60	1.0×3	1.0×1.2×1	2260	3.9×1.4×2.6	Q
182/480D2	30～40	1.2×2	1.5×1.4×1	5710	5.5×1.9×3.0	Q
182/480E2	60～80	1.2×2	1.5×1.4×1	5710	5.5×1.9×3.0	Q
182/480E3	90～100	1.2×3	1.5×1.4×3	800	3.2×1×2.5	Q

　上表型号中的Z：自动、R：软化器、S：双罐型、C：三罐、Q：流量型、T：时间型

　　　　　　　　　　　　　　　　　　　　　　（三）、全自动小型活性碳过滤、砂滤器

　　全自动小型活性炭过滤器、砂滤器是由FLECK或康科公司生产的程序控制器及滤罐组成。滤罐材质为玻璃钢或不锈钢。适用于小型软化
水、脱盐水及纯水设备的予处理以及野外工程队的生活用水的处理，本过滤器自动化程度高，无需专人管理。（1）、活性炭过滤器
    工作压力：0.3-0.6Mpa
过滤速度：≤12m/h
    （2）、机械过滤器械
工作压力：0.3-0.6Mpa
    过滤速度：≤25m/h
3、规格、性能参数表

罐体规格	活性炭过滤器		砂滤器
罐体规格	流量m3/h	控制阀型号	流量	控制阀型号
Φ152×890	0.22	5600/5000/2510	0.45	5600/5000/2510
Φ>178×1120	0.30	5600/5000/2510	0.62	5600/5000/2510
Φ203×1120	0.39	5600/5000/2510	0.81	5600/5000/2510
Φ229×1200	0.49	5600/5000/2510	1.02	5600/5000/2510
Φ254×1370	0.60	5600/5000/2510	1.26	5000/2510
Φ305×1320	0.87	5600/5000/2510	1.81	5000/2510
Φ330×1370	1.02	5000/2510	2.13	>5000/2510
Φ356×1650	1.18	5000/2510	2.47	5000/2510
Φ406×1650	1.55	5000/2510	3.22	5000/2510
Φ457×1650	1.96	5000/2510	4.08	2750
Φ533×1575	2.66	5000/2510/2750	5.55	2850
Φ610×1830	3.48	>2850	7.25	2850
Φ762×1830	5.43	2850	11.32	3150/2875
Φ914×1830	7.83	2875/3150	16.30	3150/2875
Φ1067×1830	10.65	2875/3150
