热力喷雾式除氧器

发布日期:2020-03-13 05:12 来源:未知

热力喷雾式除氧器
              六、热力喷雾式除氧器

(一)原理
  "享利"气体溶解定律指出:水中溶解的氧等气体与其在液面上的妥压力成正比(同时与水的温度有关),随着水温升高,水中气体的溶解度就降低。当水温达到沸点时,水就不再具有溶解气体的能力,此时水面上的蒸汽压力与外界压力相等,气体分压力为零,水中就不能溶解气体。本除氧器据此原理,将水雾化并通过特殊的填料,与蒸汽充分接触加热至104℃,使溶解气体由水中逸出。

(二)、主要工艺参数
  工作压力及温度:0.02MPa 104℃
  软水压力及温度:0.2MPa >20℃
  蒸汽压力及温度:0.33MPa 145℃
  正常出水含氧量:0.04~0.1mg/L
  安全阀起跳压力:0.06MPa

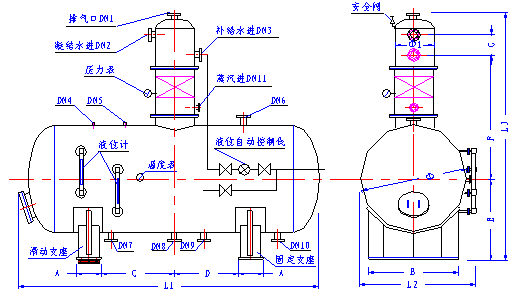

(三)、KP除氧器外型图

(四)、KP除氧器性能参数表
 项目\      型号 KP10 KP20 KP35 KP50 KP70 KP100 KP150 KP200 KP250
最大出力(T/H) 11 22 40 56 78 106 160 230 275
水箱容积(m3) 6.4 12 20 30 40 40 50 50 60
除氧头直径Φ 600 800 1000 1200 1400 1500 1600 1800 2000
水箱直径Φ 1600 2000 2400 2800 3000 3000 3000 3000 3000
L1 5000 5500 6000 6500 8250 8250 8600 8600 9500
L2 1900 2300 2700 3100 3300 3300 3300 3300 3300
L3 3800 4200 4600 5800 6500 6680 6820 6950 7150
F 1850 2150 2200 2860 3162 3162 3250 3250 3250
G 500 550 610 780 980 1090 1150 1250 1320
Z 1100 1200 1700 1700 1726 1726 1726 1726 1726
A 350 400 400 450 450 450 450 450 450
B 1400 1800 2200 2600 2600 2650 2650 2650 2650
C排气 1200 1400 1500 1600 1750 1755 1850 1850 2250
排气DN1 40 40 50 50 80 80 80 100 100
凝结水进DN2 40 40 50 50 80 80 100 150 150
补给水进DN3 80 80 100 125 150 150 150 200 200
蒸汽进DN4 100 150 150 150 200 200 200 250 250
给水泵回水DN5 80 80 100 125 150 200 200 250 250
汽平衡DN6 100 125 150 150 200 200 200 250 250
出水口DN7 100 125 150 150 200 200 200 250 250
二次蒸汽DN8 50 65 80 100 100 100 150 150 150
水箱排污DN9 65 65 80 100 100 100 150 150 150
水平衡DN10 100 125 150 200 200 200 200 250 250

(五)、除氧器工艺系统参考图

(六)、使用说明
  1、高位布置除氧器
    (1)首先将压力表、温度表、安全阀(起跳压力0.06Mpa)及其它控制仪表进行校验,合格为止。
    (2)启动软水泵,由软水旁路阀进水,待除氧器水箱液位正常后停泵,开启二次蒸汽使水箱水温达100℃。
    (3)开启除氧器头顶部排气阀(四分之一到二分之一开度),分别将软水和蒸汽旁通手动阀门开启,当溢流水封溢水且水温达104℃时,开启出水阀,同时启动锅炉给水泵。(如锅炉尚未运行,则给水可全部回流除氧水箱,循环试验)
    (4)以上手动操作经检查一切正常之后,可转换到自动操作。
    (5)设备停用时应放尽存水、检查内部、定期清洗和内部刷汽包漆。
  2、低位布置除氧器
    (1)本设备必须配用机械委上海工业锅炉研究所研制的CYG型锅炉给水泵(低位除氧专用)。注意:该泵的安装、调试、使用、维修必须严格按照芜湖工业泵厂的图纸和安装使用说明书进行。
    (2)首先将压力表、温度表、安全阀(起跳压力0.06Mpa)及其它控制仪表校验合格。
    (3)启动软水泵,由手动旁路阀进软水,待除氧水箱液位正常后停泵,开启二次蒸汽阀使水箱水温为95℃。
    (4)开启除氧头顶部排气阀(二分之一开度),分别将手动旁路阀打开进蒸汽,同时开启软水泵,当溢流水封溢水且水温达104℃时,开启出水阀,同时启动锅炉给水泵。(如锅炉尚未运行,则给水可全部回流除氧水箱,循环试验)
    (5)以上手动操作经检查一切正常之后,可将软水和蒸汽的自动调节阀投入使用。
    (6)当自动调节阀运转正常后,即可使锅炉给水投入正常运行。
    (7)除氧器停用时应放尽水箱内部存水,并且进行检查和清洗所有部件。
    (8)除氧头及除氧水箱内部防锈漆如有剥落,应及时清理,并且重新刷汽包漆。
