方形逆流式玻璃钢冷却塔

　　　　　　　　　　　　　　　　　　　　　三、方形逆流式玻璃钢冷却塔

说明
    设计参数：工业塔为：空气湿球温度τ=28℃，进塔水温t1=42℃，出塔水温t2=32℃；民用塔（低温塔）τ=28℃，t1=37℃，t2=32℃。
冷却塔代号意义如下：
以水温降分：
    1、低温降，设计水温降5℃（低噪声的代码前以D表示，超低噪声的以CD表示）；
    2、中、高温降，水温降10~25℃，代码前以G表示；
以冷却塔组成分：
    1、无水盘的（代码最后以L表示）；
    2、浅水盘的（代码最后以DP表示）；
    3、深水盘的（代码最后以GP表示），深水盘的有效存水深度400mm，如要求加大水深，订货时须提出。
代码中FN表示钢结构方形逆流塔式。
    代码中的数字表示冷却塔的规格，以即设计工况下单台冷却塔冷却水量，单位为m3/(立面及基础图所示的为二台塔，实用可单排多台或双排多台)。
选型及使用
    选型时需知冷却水量Q和进塔水温t1，出塔水温t2，空气湿球温度τ，按本说明的热力性能曲线定塔的规格。如超出热力性能曲线范围可将数据提供给我厂计算决定。
    冷却塔的材料可耐-50℃低温，但对于最冷月平均气温低于-10℃的地区订货时应说明，以便采取防结冰措施，冷却塔造价需增加。
    循环水的浊度不大于50mg/l，短期不大于100mg/l。不宜含有油污和机械性杂质。必要时需采取消藻及水质稳定措施。
    冷却塔的基础所承载荷见"基础埋板及荷载表"。
    冷却塔的进出水管方向可按90°、180°、270°旋转。
    布水系统是按名义水量设计的，如实际水量与名义水量相差±15%以上，订货时应说明，以便修改设计。
    冷却塔进水温度不超过60℃，如超过60℃订货时应说明。
    风机叶片安装角度可调，但要保证角度一致且电机的电流不超过电机的额定电流。风机可短时低速倒转以消冰。
    当用冷却塔的水盘作水池时须另安装"自动给水管"、"急速给水管"、"排污管"、"溢水管"，订货时须特别提出，冷却塔报价不包括这部份价格。
    冷却塔零部件在存放运输过程中，其上不得压重物，不得曝晒，且注意防火。冷却塔安装、运输、维修过程中不得运用电、气焊等明火，附近不得燃放爆竹焰火。如有阻燃要求，订货时应提出。

（一）、高中低温降方形逆流式玻璃钢冷却塔

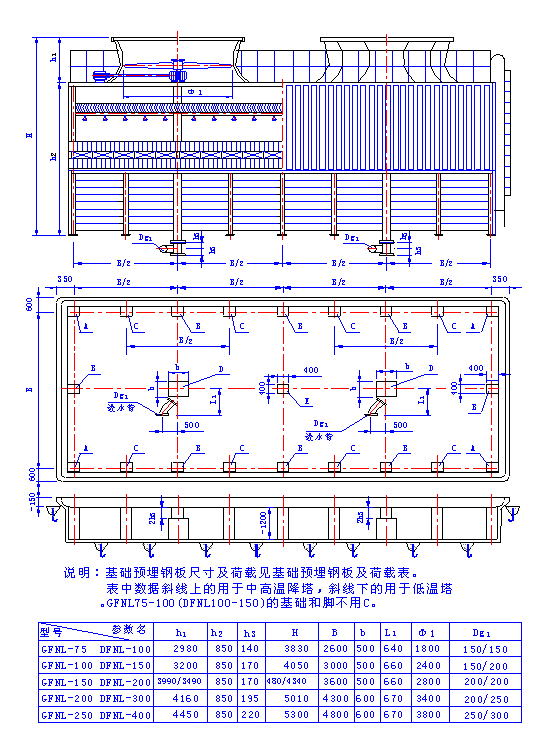

    1、GFNL-75~250、DFNL100~400立面及基础图

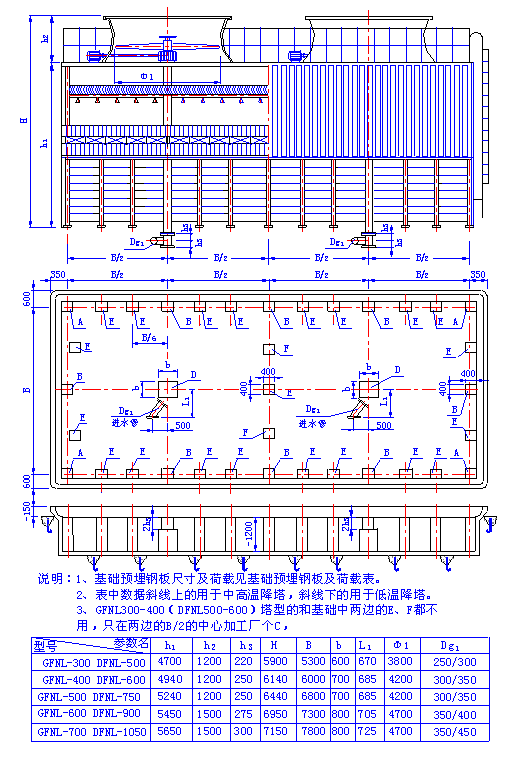

2、GFNL-300~700、DFNL500~1050立面及基础图

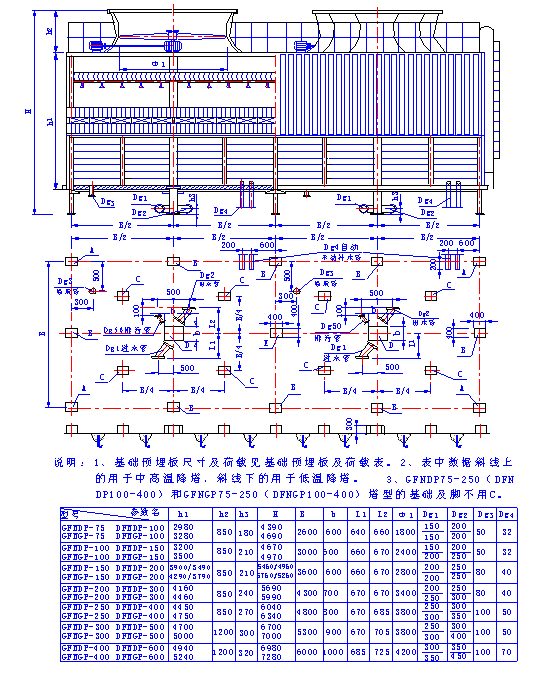

3、GFNDP-75~400、CFNDP75~400
DFNDP100~600 、DFNGP100~600立面及基础图

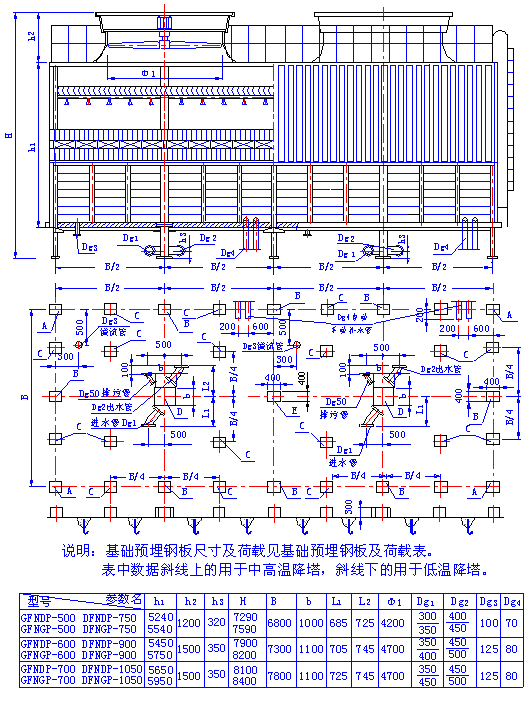

4、GFNDP-500~700、GFNGP500~700、
DFNDP-750~1050、DFNGP-750~1050立面及基础

5、GFN系列中高温降方形逆流式玻璃钢冷却塔主要参数表

说明：
    1、表中所列湿球温度τ=28℃τ=27℃工况下，△t=5℃时，t1=37℃，t2=32℃；△t=8℃时t1=40℃，t2=32℃的冷却水量。
    2、表中噪声值为夜间电机低速运转，并设有滴水吸声垫的数值，不设滴水声垫将比表中数值高5dB（A）

（二）、超低噪声方形逆流式玻璃钢冷却塔

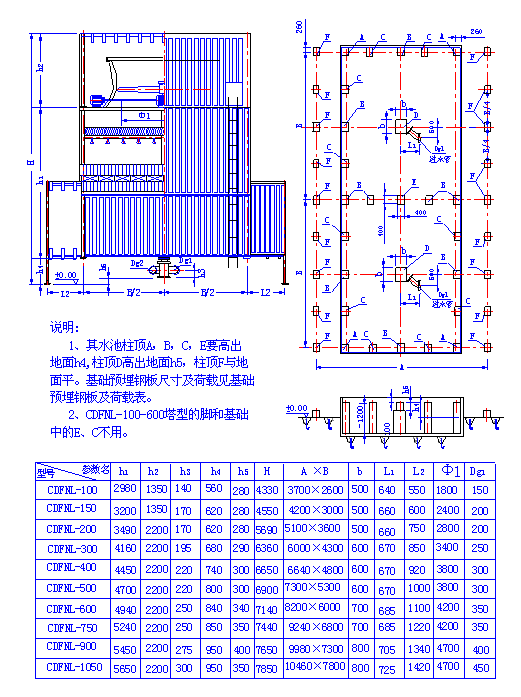

1、CDFNL-100~1050立面及基础图

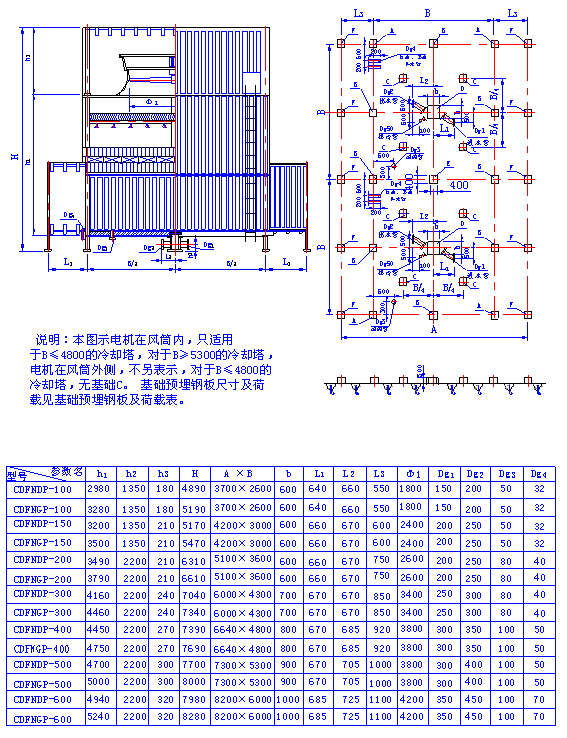

2、CDFNDP-100~600
CDFNGP-100~600型立面及基础图

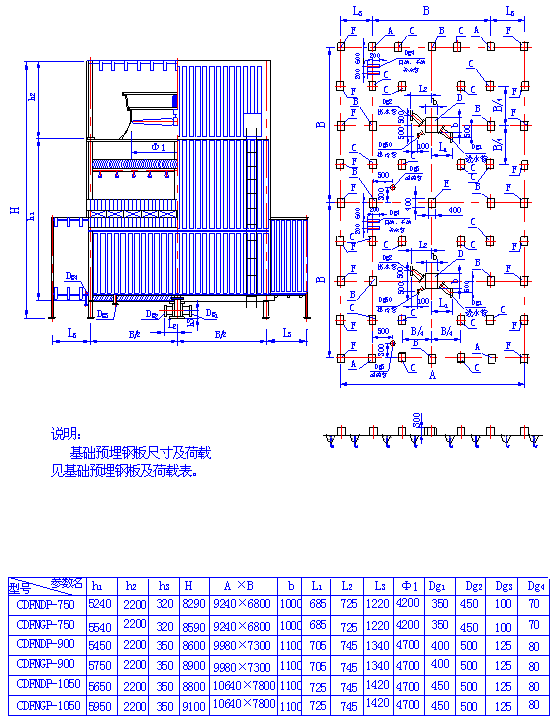

3、CDFNDP-100~600
CDFNGP-100~600型立面及基础


4、CDFN系列超低噪声方形逆流式玻璃钢冷却塔主要参数表

说明：
    1、表中所列湿球温度τ=28℃τ=27℃工况下，△t=5℃时，t1=37℃，t2=32℃；△t=8℃时t1=40℃，t2=32℃的冷却水量。
    2、表中噪声值为夜间电机低速运转，并设有滴水吸声垫的数值，不设滴水声垫将比表中数值高5dB（A）
